Quelle est la portée de la spécification ASTM A312 ?
ASTM A312 est la principale spécification standard pour les tubes en acier inoxydable austénitique, applicable aux environnements à haute température-et hautement corrosifs. Il couvre les tubes sans soudure, les tubes-soudés à couture droite et les tubes fortement travaillés à froid-, et spécifie des normes strictes de fabrication, de dimensions et de test pour les tubes sans soudure et soudés utilisés dans des industries exigeantes telles que les raffineries de pétrole, les usines chimiques et la production d'électricité.
Portée et fabrication des tuyaux en acier inoxydable ASTM A312
Sans couture (SMLS) : fabriqué sans cordon de soudure.

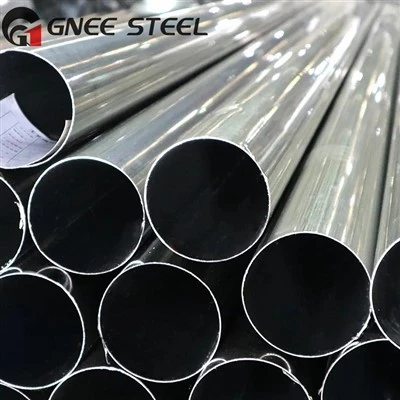

Soudé (WLD) : Fabriqué selon un procédé de soudage automatique sans ajout de métal d'apport.
Qualités courantes : TP304, TP304L, TP316, TP316L, TP321, TP347, TP904L.
Composition chimique
Selon ASTM A312, les exigences chimiques (% maximum sauf si une plage est indiquée) sont :
| Grade | UNS | C | Mn | P | S | Si | Cr | Ni | Mo |
| TP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–11.0 | - |
| TP304L | S30403 | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0–20.0 | 8.0–12.0 | - |
| TP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 11.0–14.0 | 2.0–3.0 |
| TP316L | S31603 | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TP904L | N08904 | 0.02 | 2.00 | 0.040 | 0.030 | 1.00 | 19.0–23.0 | 23.0–28.0 | 4.0–5.0 |
Propriétés mécaniques
Le tuyau doit être conforme aux exigences de traction et de dureté suivantes :
| Grade | Résistance à la traction (min) | Limite d'élasticité (min) | Allongement en 2 po (min) |
| TP304 / 316 | 515 MPa (75 ksi) | 205 MPa (30 ksi) | 35% |
| TP304L / 316L | 485 MPa (70 ksi) | 170 MPa (25 ksi) | 35% |
| TP904L | 490 MPa (71 ksi) | 220 MPa (32 ksi) | 35% |
Dimensions des tuyaux en acier inoxydable ASME B36.19/ASTM A312
La norme s'applique aux tuyaux allant de NPS 1/8" à 30" (DN6 à DN750) avec des épaisseurs de paroi conformes aux programmes ASME B36.19 (par exemple, SCH 10S, 40S, 80S, XXS).
| NPS (pouces) | DN (mm) | Diamètre extérieur (mm) | Sch 5S (poids mm) | Sch 10S (poids mm) | Sch 40S (poids mm) | Sch 80S (poids mm) |
| 1/8" | 6 | 10.3 | - | 1.24 | 1.73 | 2.41 |
| 1/4" | 8 | 13.7 | - | 1.65 | 2.24 | 3.02 |
| 3/8" | 10 | 17.1 | - | 1.65 | 2.31 | 3.20 |
| 1/2" | 15 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4" | 20 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1" | 25 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1-1/4" | 32 | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1-1/2" | 40 | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2" | 50 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2-1/2" | 65 | 73.0 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3" | 80 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 4" | 100 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5" | 125 | 141.3 | 2.77 | 3.40 | 6.55 | 9.53 |
| 6" | 150 | 168.3 | 2.77 | 3.40 | 7.11 | 10.97 |
| 8" | 200 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10" | 250 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70* |
| 12" | 300 | 323.9 | 3.96 | 4.57 | 9.53 | 12.70* |
Lors de la commande, spécifiez toujours le NPS (taille nominale du tuyau), le calendrier (épaisseur de paroi), la qualité et la méthode de fabrication (sans soudure ou soudée).
Exemple : ASTM A312 TP316L SMLS, NPS 1, Sch 40S, longueur 6 000 mm.
Tolérances ASTM A312
Les tolérances ASTM A312 spécifient les variations admissibles du diamètre extérieur, de l'épaisseur de paroi et de la longueur des tuyaux en acier inoxydable sans soudure et soudés, comme indiqué dans le tableau ci-dessous :
| STANDARD | IMPAIR) | TOLÉRANCE (MM) | ÉPAISSEUR(S) | TOLÉRANCE | LONGUEUR | TOLÉRANCE |
| MM | COMMUN ÉLEVÉ | MM | MM | MM | ||
| A312 | 10,3 Inférieur ou égal à D Inférieur ou égal à 48,3 | +0.4/-0.8 | 10,3 Inférieur ou égal à D Inférieur ou égal à 73,0 | +20%/-12.5% | Pour toutes les tailles | +6.0/0 |
| 48.3 | +0.8/-0.8 | 88.9 Inférieur ou égal à D Inférieur ou égal à 457.2,ID<5% | +22.5%/-12.5% | |||
| 114.3 | +1.6/-0.8 | 88.9≤D≤457.2,ID>5% | +15%/-12.5% | |||
| 219.1 | +2.4/-0.8 | D Supérieur ou égal à 508,0,tD Inférieur ou égal à 5%,SMLS | +22.5%/-12.5% | |||
| 457.2 | +3.2/-0.8 | D≥508.0,tD>5%,SMLS | +15%/-12.5% | |||
| 660.4 | +4.8/-0.8 | D Supérieur ou égal à 508,0, WLD | +17.5%/-12.5% | |||
| 863.6 | +4.8/-0.8 |
Tableau de poids des tuyaux en acier inoxydable ASTM A312 (kg/m)
| NPS (pouces) | DN (mm) | Diamètre extérieur (mm) | Sch 10S (poids mm) | Poids (kg/m) | Sch 40S (poids mm) | Poids (kg/m) | Sch 80S (poids mm) | Poids (kg/m) |
| 1/8" | 6 | 10.3 | 1.24 | 0.28 | 1.73 | 0.37 | 2.41 | 0.48 |
| 1/4" | 8 | 13.7 | 1.65 | 0.50 | 2.24 | 0.64 | 3.02 | 0.81 |
| 3/8" | 10 | 17.1 | 1.65 | 0.64 | 2.31 | 0.86 | 3.20 | 1.11 |
| 1/2" | 15 | 21.3 | 2.11 | 1.01 | 2.77 | 1.28 | 3.73 | 1.64 |
| 3/4" | 20 | 26.7 | 2.11 | 1.30 | 2.87 | 1.71 | 3.91 | 2.23 |
| 1" | 25 | 33.4 | 2.77 | 2.12 | 3.38 | 2.54 | 4.55 | 3.29 |
| 1-1/4" | 32 | 42.2 | 2.77 | 2.73 | 3.56 | 3.44 | 4.85 | 4.54 |
| 1-1/2" | 40 | 48.3 | 2.77 | 3.16 | 3.68 | 4.11 | 5.08 | 5.50 |
| 2" | 50 | 60.3 | 2.77 | 3.99 | 3.91 | 5.52 | 5.54 | 7.60 |
| 2-1/2" | 65 | 73.0 | 3.05 | 5.34 | 5.16 | 8.77 | 7.01 | 11.59 |
| 3" | 80 | 88.9 | 3.05 | 6.56 | 5.49 | 11.47 | 7.62 | 15.51 |
| 4" | 100 | 114.3 | 3.05 | 8.50 | 6.02 | 16.32 | 8.56 | 22.67 |
| 5" | 125 | 141.3 | 3.40 | 11.74 | 6.55 | 22.10 | 9.53 | 31.44 |
| 6" | 150 | 168.3 | 3.40 | 14.04 | 7.11 | 28.70 | 10.97 | 43.23 |
| 8" | 200 | 219.1 | 3.76 | 20.28 | 8.18 | 43.21 | 12.70 | 65.65 |
| 10" | 250 | 273.1 | 4.19 | 28.22 | 9.27 | 61.24 | 12.70 | 82.83 |
12" |
300 | 323.9 | 4.57 | 36.55 | 9.53 | 74.96 | 12.70 | 99.00 |
Traitement thermique et finition de surface
Recuit de solution : tous les tuyaux sont fournis dans un état traité thermiquement-. La température minimale de la solution est généralement de 1 900 degrés F (1 040 degrés), suivie d'une trempe rapide dans l'eau ou l'air.
Décapage : les tuyaux sont généralement décapés (détartrés) pour garantir une surface propre et résistante à la corrosion.
Recuit brillant (BA) : facultatif ; fournit une surface semblable à un miroir-en recuit dans une atmosphère protectrice.
Tests et inspections standard ASTM A312
Test hydrostatique : Chaque tuyau est testé pour garantir l’absence de fuite sous pression (sauf si les courants de Foucault ont été testés).
Test par courants de Foucault : tests non-destructifs pour les défauts de surface et-sous-surface.
Test d'aplatissement : effectué sur des sections de chaque extrémité du tuyau pour vérifier la ductilité.
Test d'évasement (pour les tubes) : garantit que le tuyau peut se dilater sans se fissurer.
PMI (Positive Material Identification) : Pour vérifier la composition chimique.
Inspection visuelle et dimensionnelle : Pour garantir la conformité à la norme ASTM A999.
GNEE Stainless Steel propose des produits qui répondent aux normes ASTM A312 et sont accompagnés d'un MTC (Material Testing Certificate) 3.1, indiquant que tous les tuyaux sont testés à 100 % PMI.
Quelle est la différence entre ASTM A312 et ASTM A269 ?
ASTM A312 (tuyau) : dimensionné par NPS (taille nominale du tuyau) et calendrier. Il est utilisé pour le transport de fluides et la tuyauterie structurelle.
ASTM A269 (Tuyau) : Dimensionné en fonction du diamètre extérieur (OD) et de l'épaisseur de paroi (WT) réels. Il est utilisé pour les instruments, les échangeurs de chaleur et les tubes de service général où des dimensions précises sont requises.
