Traitement thermique des barres en acier inoxydable SUS410 SUS410J

SUS41 0 L'acier inoxydable martensitique a une teneur élevée en carbone (inférieure ou égale à 0,15%), une résistance à haute résistance et à l'usure, mais une résistance à la corrosion moyenne.
L'acier inoxydable martensitique SUS410J (comme SUS410J1 contenant MO, SUS410J2 contenant du Ti), a une meilleure résistance à la corrosion et des performances à haute température que SUS410.

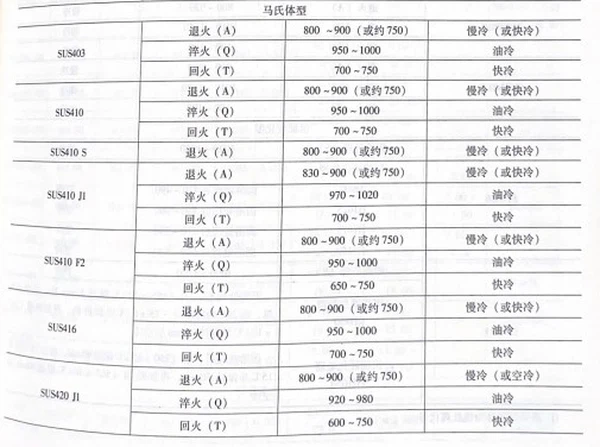

Sus 410 410 j Traitement thermique
1. Traitement de la solution (extinction)
Objectif: dissoudre les carbures, former une seule structure martensitique et améliorer la dureté.
Température:
SUS410: 950 ~ 1000 degrés (gardez au chaud pendant 1 ~ 2 heures).
SUS410J: 1000 ~ 1050 degrés (une température plus élevée est nécessaire pour dissoudre les carbures MO / Ti).
Refroidissement: refroidissement à l'huile ou refroidissement par eau (refroidissement rapide pour éviter la formation de perlite).
2. Traitement de trempe
Objectif: Éliminez la contrainte de trempe et ajustez l'équilibre entre la dureté et la ténacité.
Plage de températures:
Température à basse température (150 ~ 250 degrés): Maintenez une dureté élevée (HRC 40 ~ 50), adaptée aux outils et aux roulements de coupe.
Température de température moyenne (350 ~ 500 degrés): dureté HRC 30 ~ 40, améliore la résistance à l'impact.
Température à haute température (500 ~ 700 degrés): dureté HRC 20 ~ 30, améliorer la procédabilité et la résistance à la corrosion.

Que faire si SUS410 n'est pas assez difficile après le traitement thermique?
Vérifiez si la température de trempe est trop faible (doit être supérieure ou égale à 950 degrés), ou si la vitesse de refroidissement est trop lente (le refroidissement à l'huile est recommandé).
SUS410J peut-il être soudé?
Le préchauffage (200 ~ 300 degrés) est nécessaire avant le soudage, et la température est effectuée après le soudage pour éliminer le stress. Il est recommandé d'utiliser le fil de soudage E410.
Comment améliorer la résistance à la corrosion de SUS410?
Choisissez le modèle SUS410J (y compris MO / Ti), ou effectuez un placage de chrome de surface.
