SUS304 vs SUS310 : température de résistance à la chaleur

Lors de la sélection de l'acier inoxydable pour les fours, les échangeurs de chaleur, les brûleurs, les composants de centrales électriques ou les équipements chimiques à haute température, la résistance à la chaleur devient le facteur le plus important. Parmi tous les grades résistants à la chaleur, le SUS304 et le SUS310 sont les deux matériaux les plus couramment comparés dans les achats mondiaux.



Estacier inoxydable sus304résistant à la chaleur ?
Le 304 a une bonne résistance à l'oxydation en service intermittent jusqu'à 870 degrés et en service continu jusqu'à 925 degrés. Cependant, une utilisation continue à 425- 860 degrés n'est pas recommandée.



Quel est le point de fusion du sus 310 ?
Noms commerciaux courants : SS310, AISI 310, SUS310, INOX 310, acier inoxydable 310, acier 310, acier 310. Point de fusion : 2 470 à 2 555 degrés F (1 354 à 1 402 degrés).



Le SUS310 a une résistance à la chaleur nettement supérieure à celle du SUS304. Le SUS310 peut être utilisé en continu à des températures allant jusqu'à 1 150 degrés (2 100 degrés F) et par intermittence à des températures allant jusqu'à 1 035 degrés (1 900 degrés F), tandis que le SUS304 a une limite de température de fonctionnement intermittente de 925 degrés (1 700 degrés F) et une limite de température de fonctionnement continu de 870 degrés (1 600 degrés F).

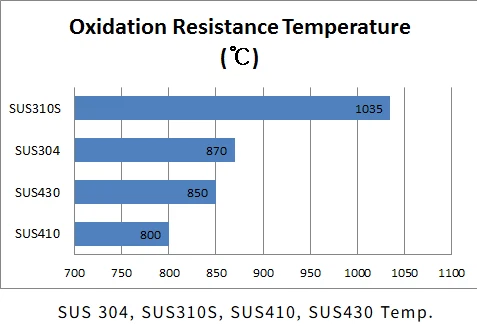

SUS304 vs SUS310 : température de résistance à la chaleur

Grade	Température de service continu	Température de service intermittente	Résistance à l'oxydation
SUS304	jusqu'à ~ 870 degrés	~925 degrés	Bien
SUS310/SUS310S	jusqu'à 1100 degrés	~1050 degrés	Excellent (teneur supérieure en Cr + Ni)



SUS304 vs SUS310 : comparaison de la composition chimique

Élément (%)	SUS304	SUS310/SUS310S
C	Inférieur ou égal à 0,08	Inférieur ou égal à 0,08
Cr	18.0–20.0	24.0–26.0
Ni	8.0–10.5	19.0–22.0
Mn	Inférieur ou égal à 2,0	Inférieur ou égal à 2,0
Si	Inférieur ou égal à 1,0	Inférieur ou égal à 1,5



Pourquoi le SUS310 est-il plus résistant à la chaleur ?

Parce qu'il contient~30% de chrome en plusetdouble le nickelde SUS304, formant une couche d'oxyde très stable même à moins de 1000 degrés.



SUS304 vs SUS310 : propriétés mécaniques

Propriété	SUS304	SUS310/310S
Résistance à la traction	515 MPa	520 MPa
Limite d'élasticité	205 MPa	205-240 MPa
Dureté	Inférieur ou égal à 90 HRB	Inférieur ou égal à 95 HRB
Résistance à haute-température (à 1 000 degrés)	Drop >50%	Conserve une stabilité beaucoup plus élevée



Limite de température en acier inoxydable 310

La température de service maximale de l'acier inoxydable 310 est d'environ 2 100 degrés F (1 149 degrés F), mais sa température de service continu est limitée à environ 1 050-1 150 degrés (1 922-2 102 degrés F), tandis que sa température de service intermittent peut atteindre jusqu'à 1 035 degrés (1 895 degrés F). Cet acier maintient une résistance élevée et une résistance à l'oxydation même à des températures aussi élevées que 2000 degrés F (1093 degrés).



Quelle est la plage de température du SUS304 ?
Bonne résistance à l'oxydation en service intermittent jusqu'à 870 degrés et en service continu jusqu'à 925 degrés. L'utilisation continue du 304 dans la plage de 425 à 860 degrés n'est pas recommandée si la résistance ultérieure à la corrosion aqueuse est importante. Le grade 304L résiste aux précipitations de carbure et peut être chauffé dans cette plage de températures.



SUS304 vs SUS310 : prix

Grade	Prix ​​du marché (USD/kg)	Pourquoi la différence ?
SUS304	2,00 $ – 2,70 $/kg	Cr–Ni standard, approvisionnement stable
SUS310/310S	4,60 $ – 6,30 $/kg	Ni élevé (~ 20 %) et Cr élevé (~ 25 %), meilleure stabilité à haute -température



Applications
Le grade 310 a des applications dans les opérations et composants de traitement thermique, similaires aux parties du four, aux fours, aux chaudières à vapeur, aux supports de tubes pour le raffinage du pétrole, aux puits thermiques, aux composants cryogéniques, aux usines de traitement du minerai et à la transformation des aliments, etc.

Alors que le grade 304 est largement utilisé dans les équipements de transformation des aliments, les équipements et appareils de cuisine, les filtrations d'eau, les fixations et les panneaux architecturaux, etc.
